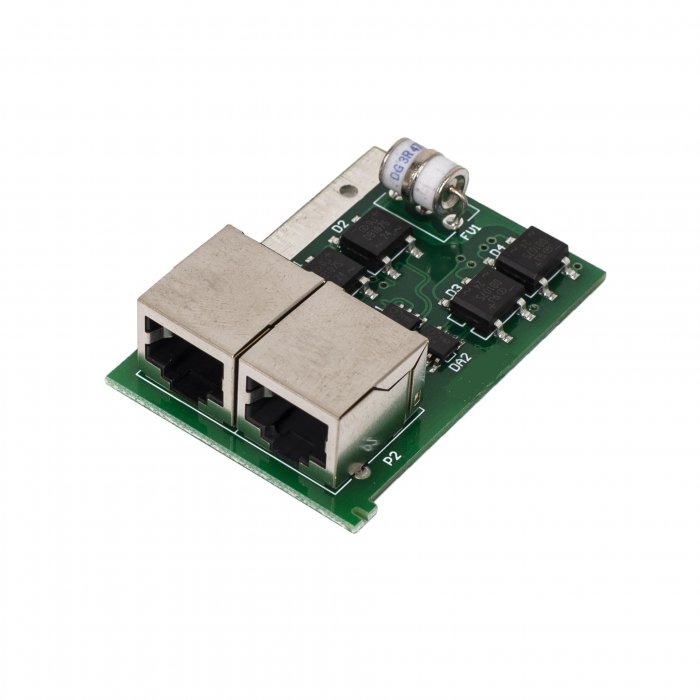

Грозозащита HTV-RJL02-PoE
Арт. HTV-RJL02-PoE
Универсальная грозозащита HTV-RJL02-PoE всех пар Ethernet 10/100/1000Base, с поддержкой всех типов PoE питания
Подробнее
9380
Описание
Универсальная грозозащита HTV-RJL02-PoE всех пар Ethernet 10/100/1000Base, с поддержкой всех типов PoE питания
Данная грозозащита имеет типовую, зарекомендовавшую себя, схему защиты, которая состоит из двух ступеней — супрессор для быстрой реакции на перенапряжения и газовый разрядник, способный рассеять киловатты мощности.
Назначение:
Предназначена для защиты оборудования, в частности медных портов коммутаторов, камер, WI-FI маршрутизаторов, в том числе с PoE, от электрических наводок, помех, возникающих на подключенном кабеле UTP в результате воздействия электрических разрядов, молний, и тп.
Область применения:
Грозозащита (молниезащита) эффективна при установке на медные порты оборудования при длине кабеля более 10 метров. При использовании влагозащищенной монтажной коробки HTV-BOX02 со степенью защиты IP66, может использоваться на улице в сложных условиях при низких температурах.
Типичная установка:
на камеру, как с отдельным питание, так и с PoE
на WI-FI точку доступа или маршрутизатор, как с отдельным питание, так и с PoE
на коммутатор доступа
на абонентском коммутаторе
Технические характеристики:
Количество защищаемых портов 1
Максимально длительное рабочее напряжение Uc, VDC (Линия — линия), В 2,8
Уровень напряжения защиты, Up (Линия — PE), В 470
Возврат в исходное состояние после импульса, нс 400
Устойчивость к переменному току, (Линия – PE), А 5
Номинальный разрядный ток (Линия — линия), А 30
Номинальный разрядный ток (Линия — PE), кА 5
Импульсный разрядный ток (Линия — PE), кА 1
Суммарный разрядный ток, кА 5
Время срабатывания (Линия — линия), нс <1
Время срабатывания (Линия — PE), нс <600
Режим повреждения: Режим 1 (защита от помехи «Линия — PE»)
Режим 2 (защита от помехи «Линия — линия»)
Полоса частот, МГц 125
Емкость, пФ (Линия — Линия) 13
Емкость, пФ (Линия — PE) 4
Потери при вводе, дБ <3
Перекрёстная наводка на передающем конце, дБ <35
Возвратные потери, дБ 5
Вносимые потери, дБ 5
Скорость передачи данных, Мбит/с 10, 100
Температура эксплуатации, ºС -40…+60
Габаритные размеры устройства, мм 40х60х20
Наиболее распространённые ситуации вызывающие проблемы при эксплуатации грозозащиты:
— использование зануления вместо заземления
— использование двух разных контуров заземления на одной линии
— использование заземления на одном контуре с аппаратурой у которой gnd соединён с земляным контуром.
Данная грозозащита имеет типовую, зарекомендовавшую себя, схему защиты, которая состоит из двух ступеней — супрессор для быстрой реакции на перенапряжения и газовый разрядник, способный рассеять киловатты мощности.
Назначение:
Предназначена для защиты оборудования, в частности медных портов коммутаторов, камер, WI-FI маршрутизаторов, в том числе с PoE, от электрических наводок, помех, возникающих на подключенном кабеле UTP в результате воздействия электрических разрядов, молний, и тп.
Область применения:
Грозозащита (молниезащита) эффективна при установке на медные порты оборудования при длине кабеля более 10 метров. При использовании влагозащищенной монтажной коробки HTV-BOX02 со степенью защиты IP66, может использоваться на улице в сложных условиях при низких температурах.
Типичная установка:
на камеру, как с отдельным питание, так и с PoE
на WI-FI точку доступа или маршрутизатор, как с отдельным питание, так и с PoE
на коммутатор доступа
на абонентском коммутаторе
Технические характеристики:
Количество защищаемых портов 1
Максимально длительное рабочее напряжение Uc, VDC (Линия — линия), В 2,8
Уровень напряжения защиты, Up (Линия — PE), В 470
Возврат в исходное состояние после импульса, нс 400
Устойчивость к переменному току, (Линия – PE), А 5
Номинальный разрядный ток (Линия — линия), А 30
Номинальный разрядный ток (Линия — PE), кА 5
Импульсный разрядный ток (Линия — PE), кА 1
Суммарный разрядный ток, кА 5
Время срабатывания (Линия — линия), нс <1
Время срабатывания (Линия — PE), нс <600
Режим повреждения: Режим 1 (защита от помехи «Линия — PE»)
Режим 2 (защита от помехи «Линия — линия»)
Полоса частот, МГц 125
Емкость, пФ (Линия — Линия) 13
Емкость, пФ (Линия — PE) 4
Потери при вводе, дБ <3
Перекрёстная наводка на передающем конце, дБ <35
Возвратные потери, дБ 5
Вносимые потери, дБ 5
Скорость передачи данных, Мбит/с 10, 100
Температура эксплуатации, ºС -40…+60
Габаритные размеры устройства, мм 40х60х20
Наиболее распространённые ситуации вызывающие проблемы при эксплуатации грозозащиты:
— использование зануления вместо заземления
— использование двух разных контуров заземления на одной линии
— использование заземления на одном контуре с аппаратурой у которой gnd соединён с земляным контуром.
